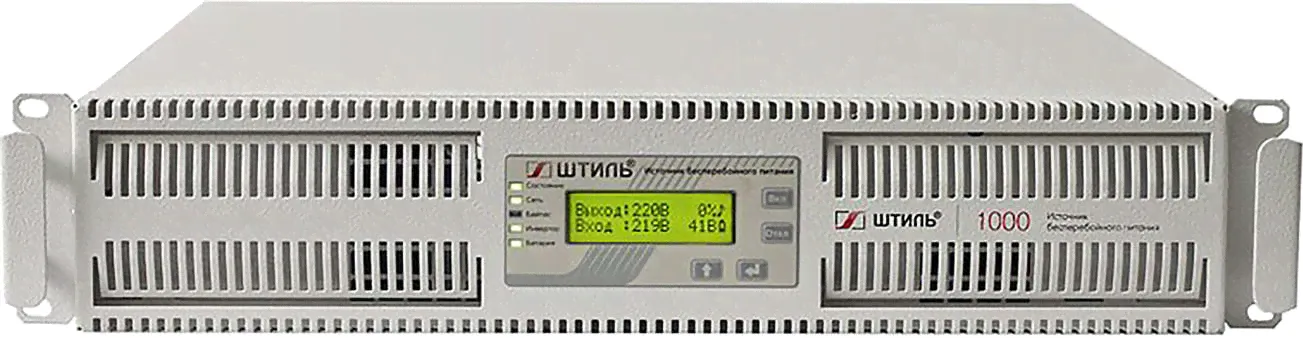

Конструктивные особенности Онлайн ИБП (источник бесперебойного питания) Штиль SR1101L предназначен для установки в 19’’ стойку. Не содержит встроенных батарей, поэтому для требуемого времени автономной работы устанавливаются внешние батарейные модули ёмкостью не более 100 А·ч, что даст автономность работы максимально до 2 часов на 100% нагрузке. Автоматическое зарядное устройство, рассчитанное на ток до 5 А, следит за уровнем их заряда и подзаряжает по мере необходимости. Подробная таблица зависимости времени работы от числа батарей и величины нагрузки приведена в закладке "Документация". Выходное напряжение стабилизируется по форме, амплитуде и частоте при работе и от сети, и от батарей. На нагрузке не более 30% ИБП может работать при очень низких входных значениях вплоть до 90 вольт. При отключениях сети он мгновенно переходит на работу от внешних батарей без прерывания питания нагрузки. Важные параметры онлайн топология двойного преобразования сетевого напряжения; компенсация энергопотерь на реактивной нагрузке и фильтрации сети за счёт входной коррекции мощности и минимизации нелинейных искажений выходного тока; контроль состояния, тестирование и всесторонняя защита батарей и основных узлов самого ИБП; встроенный автоматический байпас и опционально внешний. Структурная схема однофазных ИБП Штиль с внешними батареями Автономная работа Примерное время работы ИБП Штиль SR1101L от внешних батарей, мин НагрузкаBMR-36-09BMR-36-18BMR-36-27BMR-36-36BMR-36-45 10%120270440600730 20%45120210270340 30%2565120190230 40%204570120160 50%15355580120 60%1230457090 70%1025405570 80%820354560 90%717304255 100%515273745 Основные режимы работы ИБП штатный (рабочий) — нагрузка питается от инвертора; Standby (пассивный) — контроллер ИБП включен, работает связь по внешним протоколам, выход отключен; ЭКО (экономия электроэнергии) — при стабильных параметрах сети питание нагрузки производится напрямую от неё, но инвертор при этом готов к быстрому включению; EPO — дистанционное включение
