Описание

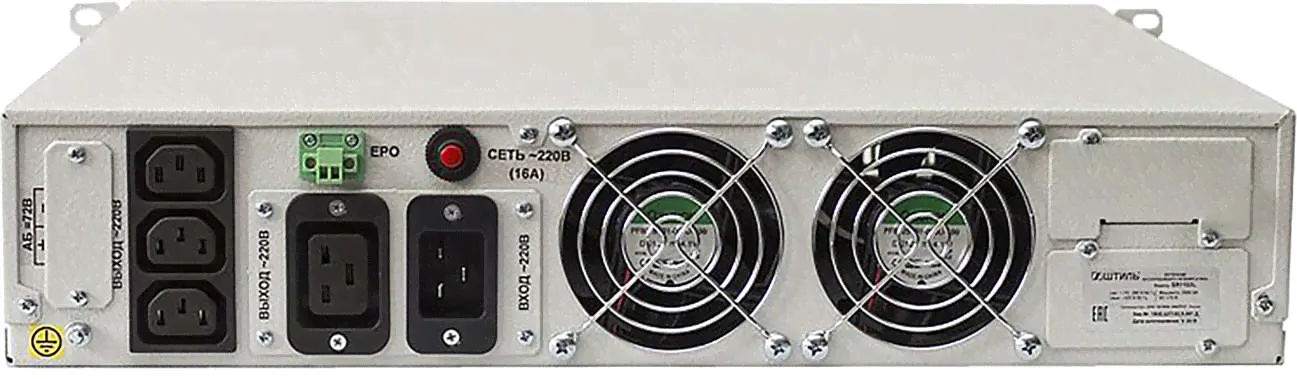

Конструктивные особенности Онлайн ИБП (источник бесперебойного питания) Штиль SR1103L предназначен для установки в 19’’ стойку. Не содержит встроенных батарей, но оснащён зарядным устройством на 2 А, поэтому для требуемого времени автономной работы устанавливаются внешние батарейные модули ёмкостью не более 36 А·ч, что соответствует порядка 30 минут на 100% нагрузке. Запрещается делать сборки из аккумуляторов разной ёмкости и напряжения от разных производителей. Оптимальный режим эксплуатации аккумуляторов обеспечивается при температурах 20...25°С, при более низких значениях снижается их ёмкость, а при более высоких — срок службы. Длительное же неиспользование ИБП SR1103L в разряженном состоянии приводит к потере ёмкости батарей и преждевременному выходу их из строя. Структурная схема однофазных ИБП Штиль с внешними батареями Режимы работы штатный (рабочий) — нагрузка питается от инвертора; Standby (пассивный) — контроллер ИБП включен, работает связь по внешним протоколам, выход отключен; ЭКО (экономия электроэнергии) — при стабильных параметрах сети питание нагрузки производится напрямую от неё, но инвертор при этом готов к быстрому включению; EPO — дистанционное включение и выключение ИБП. Выходное напряжение стабилизируется по форме и амплитуде при работе и от сети, и от батарей, а по частоте —только в автономном режиме. На нагрузке не более 30% Штиль SR1103L может работать при очень низких входных значениях вплоть до 90 вольт, полную 100% нагрузку он держит при 175 вольт и выше, а при напряженияx 175...120 вольт выходная мощность будет соответственно снижаться от 100 до 50 %. При отключениях сети мгновенно переходит на работу от внешних батарей без прерывания питания нагрузки. Автономная работа Примерное время работы ИБП Штиль ST1103L от внешних батарей, мин НагрузкаBMR-96-09BMR-96-18BMR-96-09+ BMR-96-182xBMR-96-18 10%90240360500 20%4090190250 30%2555100160 40%18407090 50%14335270 60%12254255 70%10203547 80%8173043 90%7152535 100%5102030 Основные узлы и функции
