Описание

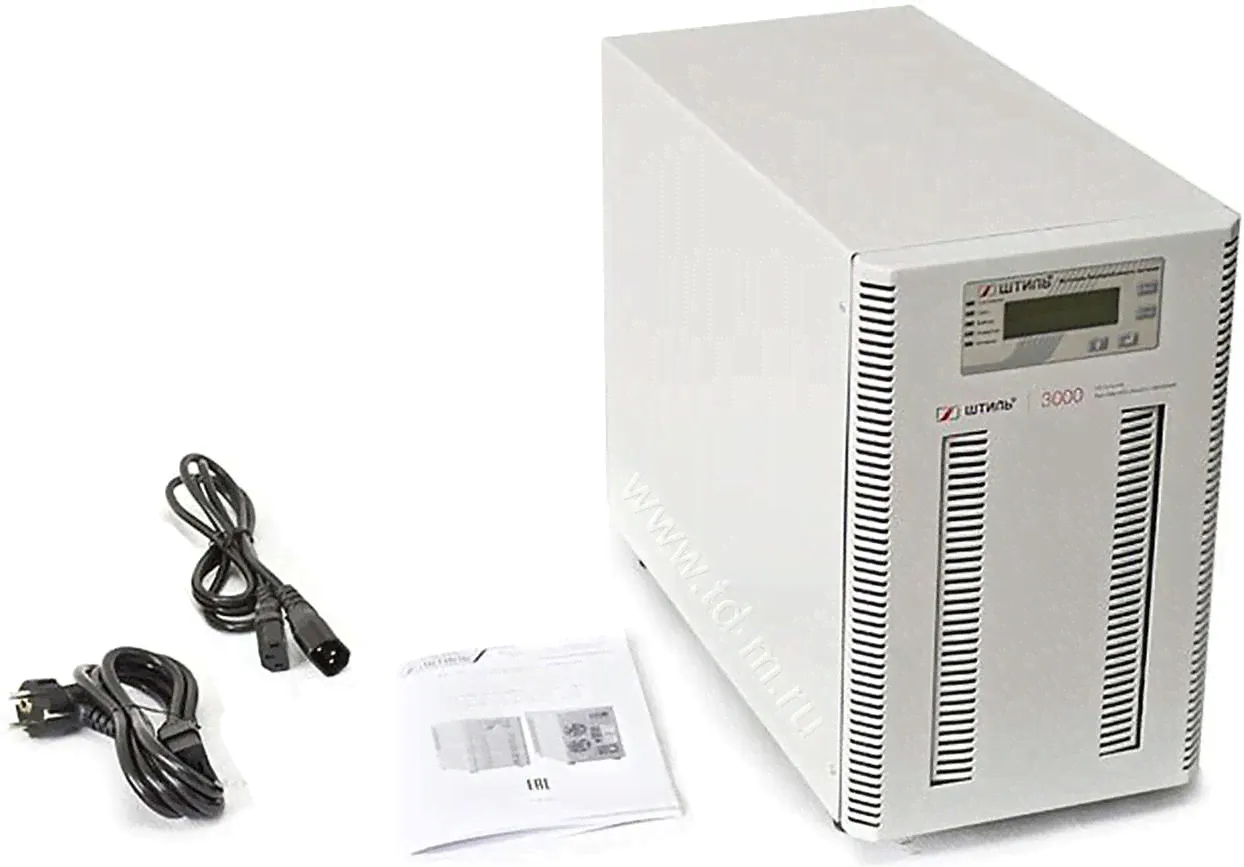

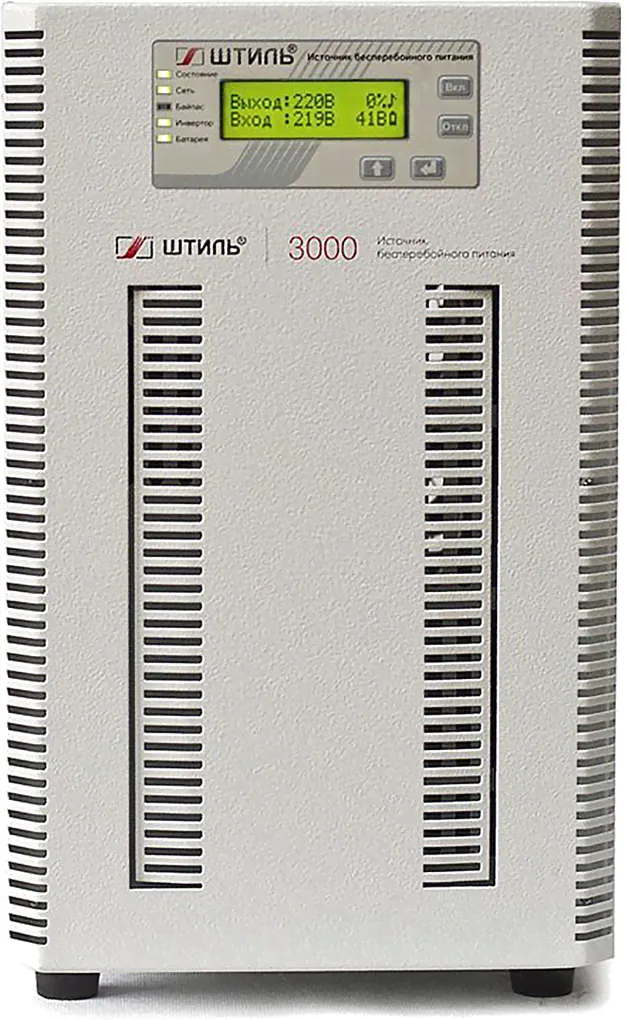

Конструктивное исполнение Напольный онлайн ИБП (источник бесперебойного питания) Штиль ST1103L не имеет собственных батарей, что позволило встроить в него зарядное устройство на 2 А. Внешние аккумуляторные блоки ёмкостью до 40 А·ч могут обеспечить автономность работы максимально до 30 минут на 100% нагрузке. Надо иметь ввиду, что время заряда всех блоков может занимать значительное время, и может потребоваться дополнительное зарядное устройство. Входное сетевое напряжение проходит двойное преобразование и стабилизируется по частоте и амплитуде с высокой точностью. При небольших нагрузках (менее 30%) ИБП может работать от сети с очень низким напряжением вплоть до 90 вольт. Переключение на питание от батарей происходит совершенно незаметно для подключенных электроприборов. Структурная схема однофазных ИБП Штиль с внешними батареями Основные узлы и функции корректор входной мощности; постоянный контроль работоспособности, тестирование и защита самого ИБП и подключенных батарей; резервная внутренняя байпасная линия питания; режим максимальной экономии энергопотребления (ECO) при незначительных колебаниях входного напряжения; дополнительные опции: внешний байпас, платы мониторинга и управления, дополнительные зарядники и пр. Автономная работа Примерное время работы ИБП Штиль ST1103L от внешних батарей, мин НагрузкаBMT-96-09BMT-96-18BMT-96-09+ BMT-96-182xBMT-96-18 10%90240360500 20%4090190250 30%2555100160 40%18407090 50%14335270 60%12254255 70%10203547 80%8173043 90%7152535 100%5102030 Нагрузка8xАКБ 26 А·ч8xАКБ 33 А·ч8xАКБ 40 А·ч 10%330480640 20%140220270 30%80110165 40%6080100 50%436575 60%364565 70%303752 80%263244 90%222637 100%202233 Аварийная защита В случае критических событий во входных и выходных электроцепях ИБП ST1103L сработает система электронной и тепловой защиты, предотвращая повреждение подключенной нагрузки. К этим событиям относятся: короткое замыкание на выходе или существенная перегрузка; входные импульсные перенапряжения и высокочастотные помехи; пере
